Kaj so magneti redkih zemelj?
Magneti redkih zemelj so močni trajni magneti, narejeni iz elementov redkih zemelj. Dve najpogostejši vrsti sta neodimovi magneti (NdFeB) in samarijevi kobaltni magneti (SmCo). So veliko močnejši od feritnih ali keramičnih magnetov enake velikosti. Zaradi tega lahko uporabite manjše magnete, da dosežete enako zadrževalno silo.
Redko{0}}zemeljski magneti so izredno krhki in tudi občutljivi na korozijo, zato so običajno pokriti ali prevlečeni, da se zaščitijo pred zlomom, drobljenjem ali drobljenjem v prah.
-
![Okrogli magneti]()
Okrogli magnetiOkrogli magneti iz sintranega neodima N52 Opis Okrogli magneti so stroškovno najučinkovitejši od drugih oblik magnetov. Je pravilne oblike neodim magneta. Na splošno je smer magnetiziranja na dveh -
![Obločni magneti]()
Obločni magnetiNeodimovi obločni magneti za trajne magnete motorja Opis Neodimovi ločni magneti so posebna oblika magneta redkih zemelj, neodimski segmentni magneti se imenujejo tudi neodimski obločni magneti, -
![Generator Magnet]()
Generator MagnetAimant Neodyme Generator Magnet za P nepremič M agnet M otor funkcij Generator Magnet ●Material: Neodym magnet, Aimant Neodyme, ●Specification PMSG NdFeB magnet: prilagojene glede na Strankine -
![Samarij kobalt]()
Samarij kobaltSuper trajni močni samarijev kobalt magneti Opis super trajni močni samarijev kobalt magneti Trajno močni magneti iz samarijevega kobalta so izdelani iz sintranega SmCo magneta, samarijevega kobalta, -

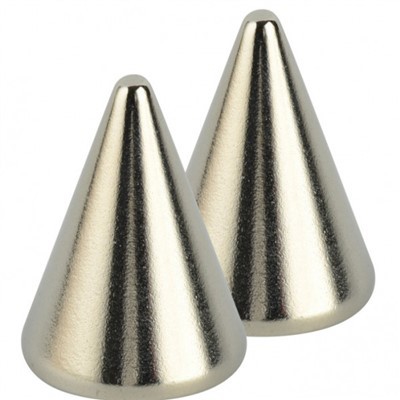

![Neodimski stožčasti magnet]()
Neodimski stožčasti magnetStožčasti magneti imajo izjemno visoko magnetno energijsko produkt, kar pomeni, da lahko zagotovijo zelo močno magnetno polje v relativno majhni prostornini. Poleg tega ima odlične magnetne -
![Ring Bonded Magnet Neodim Magnet]()
Ring Bonded Magnet Neodim MagnetNdFeB vezani magnetni obroč je uporaba postopka lepljenja iz obročastih magnetov, predvsem z NdFeB magnetnim prahom in lepilnim mešanjem utrjevalnega oblikovanja, ta magnet ima magnetno zmogljivost -
![Večpolni namagneteni vezani magnet]()
Večpolni namagneteni vezani magnetVezan obroč NdFeB magnet, izotropno vezan redkozemeljski neodimski magnet, kompresijski vezni magnet, trajno vezane NdFeB magnetne komponente, magneti z večpolnim premerom ali radialnim obročem za -
![Vezani obročni NdFeB magnet]()
Vezani obročni NdFeB magnetVezan obroč NdFeB magnet, izotropno vezan redkozemeljski neodimski magnet, kompresijski vezni magnet, trajno vezane NdFeB magnetne komponente, magneti z večpolnim premerom ali radialnim obročem za -
![Neodimski magnet z valjem]()
Neodimski magnet z valjemPrilagodljivi industrijski trajni neodimovi magneti Materiali Cena NdFeB vezanega magneta OEM -
![Trajno vezan magnet Močan magnetni material]()
Trajno vezan magnet Močan magnetni materialZa izdelavo teh magnetov se uporablja vezani neodim v prahu. Prah se stopi in zmeša s polimerom. Komponente se nato stisnejo ali iztisnejo, da se ustvari izdelek. Vezane neodimove magnete je mogoče
Vrste magnetov redkih zemelj
 |
 |
|

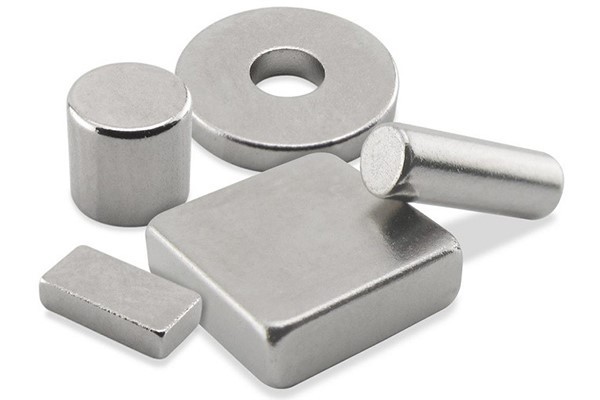

Neodimovi magneti |
Samarijevi kobaltni magneti |
Kako delujejo magneti redkih zemelj
Magneti redkih zemelj delujejo zaradi načina, na katerega je poravnana njihova notranja struktura. Med izdelavo je material izpostavljen močnemu magnetnemu polju. Ta proces prisili drobna magnetna področja znotraj materiala, da se poravnajo v isto smer.
Ko so poravnani, ostanejo taki. Ta poravnava ustvari trajno magnetno polje. Magnet nato ustvari severni in južni pol, ki mu omogočata, da pritegne jeklo in druge magnetne materiale.
Neodimovi magneti so še posebej močni, ker njihova atomska struktura podpira visoko raven magnetne energije. To pomeni, da lahko iz majhnega kosa materiala pridobite močno zadrževalno silo.
Ko je postavljen blizu jekla, magnetno polje teče skozi kovino in ustvarja privlačnost. Tesnejši kot je stik, močnejša je sila.

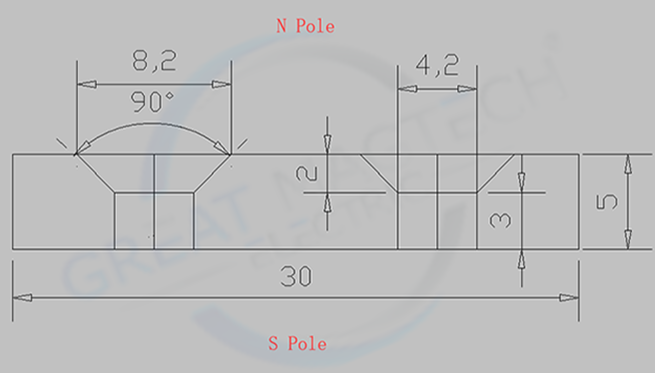

Tehnične risbe magnetov redkih zemelj
Tehnične risbe igrajo pomembno vlogo pri proizvodnji magnetov redkih zemelj. Določajo obliko, velikost, toleranco, smer magnetizacije in ključne funkcionalne podrobnosti. Jasne risbe zmanjšajo nesporazume in pomagajo zagotoviti, da se končni magnet ujema z vašim dizajnom.
Redke zemeljske magnete je mogoče izdelati v številnih oblikah, vključno z bloki, diski, obroči, loki, trapezi in profili po meri. Tehnične risbe običajno vključujejo:
Skupne dimenzije (dolžina, širina, debelina, polmer)
Posneti robovi, ugreznjene luknje ali posebne značilnosti
Meritve kotov in lokov za segmentne magnete
Smer magnetizacije (oznaka N in S pola)
Zahteve glede tolerance
Na primer, obločni magneti pogosto prikazujejo notranji in zunanji polmer, stopinjo kota in debelino. Vgrezni magneti vključujejo specifikacije premera in kota luknje. Kompleksne oblike lahko zahtevajo 3D-poglede za jasen prikaz geometrije.
Če si želite ogledati več tehničnih diagramov ali potrebujete tehnične risbe brez vodnih žigov, kliknite spodnji gumb in kontaktirajte našo prodajno ekipo.

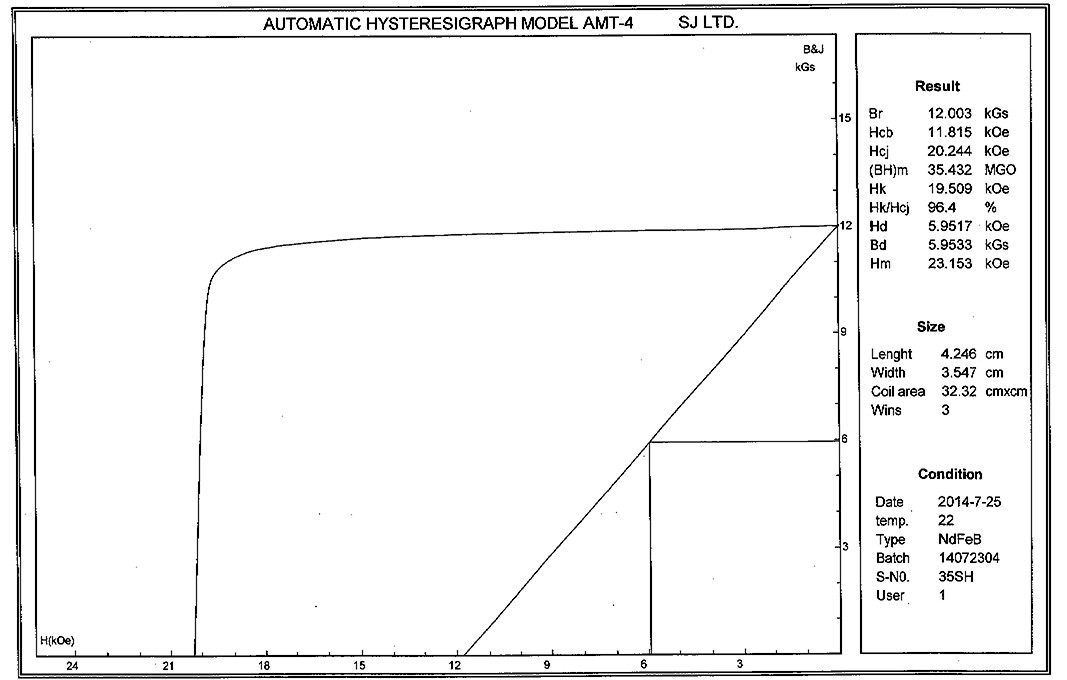

Krivulja razmagnetenja
Če želite izvedeti več o krivuljah razmagnetenja, kliknite spodnji gumb in nas kontaktirajte.
Magneti redkih zemelj proti feritnim magnetom
Ko izbirate med magneti redkih zemelj in feritnimi magneti, morate upoštevati moč, velikost, temperaturo in ceno. Oba sta trajna magneta, vendar je njuno delovanje precej drugačno.
| Funkcija | Magneti redkih zemelj | Feritni magneti |
|---|---|---|
| Magnetna moč | Zelo visoko | Zmerno |
| Velikost za isto silo | Manjša | Večje |
| Vrste materiala | NdFeB, SmCo | Keramika (Ferit) |
| Temperaturna odpornost | Dobro (odvisno od ocene) | Stabilen pri višjih temperaturah |
| Odpornost proti koroziji | Morda bo potreben premaz | Naravno odporen-na korozijo |
| Stroški | višje | Nižje |
| Pogoste aplikacije | Motorji, senzorji, elektronika | Zvočniki, enostavne napeljave, splošna uporaba |
Tabela razredov neodimovih magnetov
Prikazane vrednosti so tipična referenčna območja. Dejanske magnetne lastnosti se lahko nekoliko razlikujejo glede na proizvajalca in proizvodno serijo.
| Ocena | Br (kGs) | Hcj (kOe) | (BH)max (MGOe) | Najvišja delovna temperatura* |
|---|---|---|---|---|
| N35 | 11.7–12.2 | Večje ali enako 12 | 33–35 | 80 stopinj |
| N38 | 12.2–12.6 | Večje ali enako 12 | 36–38 | 80 stopinj |
| N40 | 12.4–12.9 | Večje ali enako 12 | 38–40 | 80 stopinj |
| N42 | 12.8–13.2 | Večje ali enako 12 | 40–42 | 80 stopinj |
| N45 | 13.2–13.5 | Večje ali enako 11 | 43–45 | 80 stopinj |
| N48 | 13.5–13.8 | Večji ali enak 10,5 | 45–48 | 80 stopinj |
| N50 | 13.8–14.2 | Večji ali enak 10,5 | 47–50 | 80 stopinj |
| N52 | 14.3–14.7 | Večji ali enak 10,5 | 49–52 | 80 stopinj |
| N35M | 11.7–12.2 | Večje ali enako 14 | 33–35 | 100 stopinj |
| N40H | 12.4–12.9 | Večje ali enako 17 | 38–40 | 120 stopinj |
| N42SH | 12.8–13.2 | Večje ali enako 20 | 40–42 | 150 stopinj |
| N35UH | 11.7–12.2 | Večje ali enako 25 | 33–35 | 180 stopinj |
| N30EH | 11.2–11.7 | Večje ali enako 30 | 30–33 | 200 stopinj |
Razložene magnetne stopnje
Magnetni razred vam pove, kako močan je lahko neodimski magnet in kako se obnese pri temperaturi. To ni samo številka. Odraža več ključnih magnetnih lastnosti.
Vzemite N42SH kot primer. Številka "42" predstavlja največji produkt energije (BHmax). Preprosto povedano, večje število pomeni, da lahko magnet shrani več magnetne energije in običajno zagotovi močnejšo silo v enaki velikosti.
Črke na koncu kažejo temperaturno odpornost.
Na primer:
Brez pripone → do 80 stopinj
H → do 120 stopinj
SH → do 150 stopinj
UH → do 180 stopinj
EH → do 200 stopinj
Če vaša aplikacija deluje pri višjih temperaturah, postane pripona pomembnejša od številke.
Pozorni morate biti tudi na Hcj (intrinzično prisilo). Višji Hcj pomeni boljšo odpornost proti razmagnetenju, zlasti pri visoki vročini ali močnih povratnih magnetnih poljih.
Višja ocena ne pomeni vedno boljše izbire. Pravi razred je odvisen od temperature, omejitev velikosti, zasnove magnetnega vezja in stroškovnega ravnovesja.

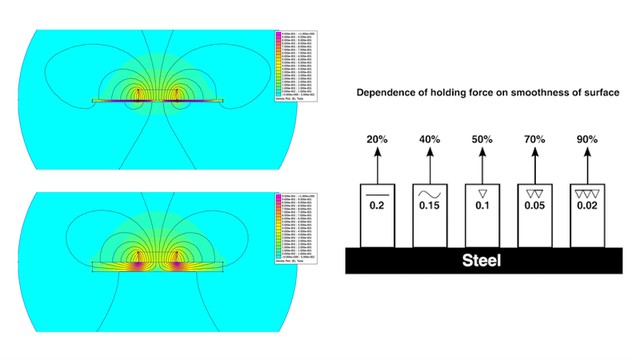

Vlečna sila v primerjavi z gostoto magnetnega pretoka
Vlečna sila in gostota magnetnega pretoka opisujeta različne vidike delovanja magneta. Sorodni sta, vendar nista enaki.
Gostota magnetnega pretoka (pogosto merjena v Gaussu ali Tesli) kaže, kako močno je magnetno polje na določeni točki. Pove vam, kako koncentrirano je magnetno polje na površini ali v zračni reži.
Vlečna sila se nanaša na mehansko silo, potrebno za ločitev magneta od debele jeklene plošče v idealnih kontaktnih pogojih. Običajno se meri v kilogramih ali newtonih.
Magnet ima lahko velik površinski tok, vendar še vedno kaže manjšo vlečno silo, če stik ni popoln. Stanje površine, zračna reža in debelina jekla vplivajo na dejansko trdnost držanja.
Kako razdalja vpliva na magnetno silo
Stik proti Air Gap
Ko se magnet neposredno dotakne debele jeklene plošče, je sila največja. To je zato, ker magnetno polje gladko teče v jeklo. Če pride do razmika, tudi 1 ali 2 milimetra, lahko sila močno pade. Barva, premazi, plastični pokrovi ali neravne površine ustvarjajo majhne zračne reže. Majhen prostor naredi veliko razliko.
Zakaj sila pada
Magnetna polja na prostem hitro oslabijo. Ko se razdalja povečuje, se polje širi in postaja manj koncentrirano. To pomeni manj privlačnosti.
Pri izbiri magneta morate vedno upoštevati:
Stanje površine
Debelina materiala
Možni premazi ali izolacijski sloji
Realni delovni pogoji se redko ujemajo z laboratorijskimi testi. Razumevanje učinkov razdalje vam pomaga izbrati pravi magnet z varno rezervo.
Tok proizvodnje
01
Surovina
02
Taljenje
03
HP
04
Jet Mling
05
Obdelava
06
Sintranje
07
Inšpekcija
08
Strojna obdelava
09
Premaz
10
Končni pregled
11
Embalaža za magnetiziranje
12
Dostava
Naš tok proizvodnje neodimskih magnetov je zgrajen za doslednost, ne za bližnjice. Vsaka stopnja sledi jasnemu, ponovljivemu zaporedju, od priprave materiala in oblikovanja do sintranja, strojne obdelave, prevleke in končne magnetizacije. Vsak korak je natančno nadzorovan, da ohranimo magnetne lastnosti, dimenzije in kakovost površine znotraj definiranih ciljev.
Ta strukturiran delovni tok zmanjšuje variacije med serijami in omogoča lažje preverjanje kakovosti, ne težje lovljenje. Ko magneti dosežejo končno kontrolo, sta njihova učinkovitost in videz že predvidljiva.
Želite izvedeti, kako je vsak korak tovarniškega procesa med seboj povezan? Za stik z našo prodajno ekipo kliknite spodnji gumb.
Kako izbrati pravi magnet za redke zemlje
Določite zahtevano silo
Ocenite obremenitev, ki jo morate zadržati ali premakniti. Razmislite, ali je sila neposreden vlek ali bočna obremenitev. Dodajte varnostno rezervo, še posebej, če gre za vibracije ali premikanje.
Preverite temperaturne pogoje
Temperatura močno vpliva na delovanje magneta. Če vaša aplikacija deluje nad normalno sobno temperaturo, izberite razred z ustrezno pripono, kot je H ali SH. Visoka vročina lahko sčasoma zmanjša magnetno moč.
Upoštevajte omejitve velikosti in prostora
Če je prostor omejen, boste morda potrebovali višji energijski razred, da dosežete zahtevano silo. Manjši magneti lahko zagotovijo visoko zmogljivost, vendar le v ustreznih konstrukcijskih pogojih.
Pregled površine in okolja
Vlaga, korozija in premazi lahko vplivajo na vzdržljivost. Izberite ustrezno površinsko obdelavo in zaščito glede na vaše okolje.
Razložena smer magnetizacije
Obstaja več običajnih vrst.
Aksialna magnetizacija – magnetni poli so na zgornji in spodnji strani.
Radialna magnetizacija – poli so na notranjem in zunanjem premeru, pogosto se uporabljajo v obročnih magnetih.
Diametralna magnetizacija - poli so na nasprotnih straneh po premeru.
Smer se mora ujemati z vašo aplikacijo.
Če je magnetizacija napačna, magnet morda ne bo deloval po pričakovanjih. Pred naročilom potrdite, kako mora biti magnetno polje poravnano v vašem dizajnu.
Razmagnetenje in dolgoročna-stabilnost
Magneti redkih zemelj so stabilni v normalnih pogojih, vendar lahko nekateri dejavniki sčasoma zmanjšajo njihovo moč. Temperatura je ena najpomembnejših.
Neodimovi magneti lahko trajno izgubijo moč, če so izpostavljeni prekomerni vročini ali obratnim magnetnim poljem. Ko delovna temperatura preseže nazivno mejo, se lahko spremeni del magnetne poravnave znotraj materiala.
Na stabilnost lahko vpliva tudi močan udarec ali močna nasprotna magnetna sila.
V večini notranjih aplikacij magneti ohranijo svojo moč več let. Vendar pri visokih-temperaturah ali zahtevnih okoljih izbira pravilnega razreda in oblike pomaga preprečiti neželeno izgubo zmogljivosti.

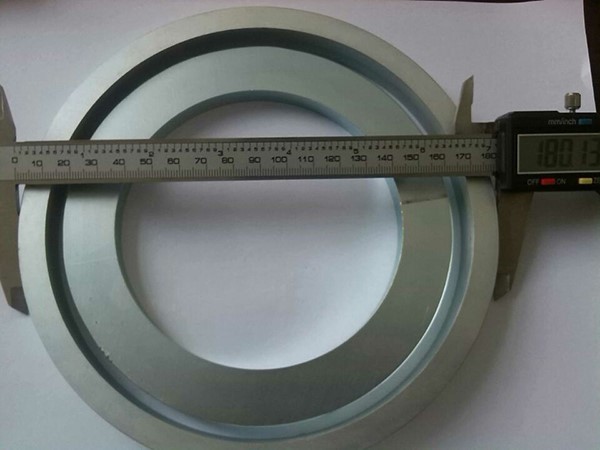

Dimenzijska in magnetna toleranca
Vsak redkozemeljski magnet je proizveden v določenih mejah tolerance. Noben proizvodni postopek ni popolnoma natančen, zato so majhne razlike normalne.
Dimenzijska toleranca se nanaša na dovoljeno razliko v velikosti. Na primer, debelina ali premer se lahko nekoliko razlikujeta, pogosto znotraj ±0,05 mm ali ±0,1 mm, odvisno od velikosti dela in metode obdelave.
Pomembna je tudi magnetna toleranca. Lastnosti, kot sta Br in Hcj, se lahko med serijami nekoliko razlikujejo. Te razlike so nadzorovane v okviru industrijskih standardov, vendar niso enake za vsak kos.
Pri natančnih aplikacijah morate pred naročilom potrditi toleranco velikosti in obseg magnetne zmogljivosti. Jasne specifikacije pomagajo zagotoviti, da se magnet pravilno prilega in deluje po pričakovanjih v vašem sestavu.
Možnosti površinskega premaza magnetov redkih zemelj
| Vrsta premaza | Odpornost proti koroziji | Videz | Debelina | Najboljše za | Opombe |
|---|---|---|---|---|---|
| Nikelj (Ni-Cu-Ni) | Dobro (uporaba v zaprtih prostorih) | Svetlo kovinsko | 10–20 μm | Splošna industrijska uporaba | Najpogostejši premaz |
| Cink (Zn) | Zmerno | Mat srebrna | 5–15 μm | Suha okolja | Možnost z nižjimi stroški |
| Epoksi (črna) | visoko | Črn zaključek | 20–30 μm | Vlažna ali zunanja uporaba | Boljša odpornost na razprševanje soli |
| zlato (Au) | Dobro | Zlat zaključek | Tanka plast preko niklja | Medicina in elektronika | Višji stroški |
| Srebro (Ag) | Zmerno | Srebrna kovinska | Tanek premaz | Prevodne aplikacije | Uporablja se v elektroniki |
| Fosfat | Osnovno | Temno siva | Tanek sloj | Suha uporaba v zaprtih prostorih | Pogosto temeljni premaz |
| PTFE (teflon) | Visoka kemična odpornost | Gladka mat | Spremenljivka | Kemična okolja | Zmanjšuje trenje |
| Parilen | Odlična zaščita pred vlago | Transparentna | Zelo tanek | Medicinska in precizna elektronika | Enoten postopek premazovanja |
| Gumijasta prevleka | Zelo visoka površinska zaščita | Črna guma | Debela plast | Aplikacije za montažo | Doda trenje in blaženje udarcev |
| Tulec iz nerjavečega jekla | Odlična mehanska in korozijska odpornost | Kovinski | Strukturna lupina | Morski in težki pogoji | Ni prevleka, polno ohišje |
Tipične aplikacije po panogah
Motorji in električni pogoni
Neodimovi magneti se pogosto uporabljajo v elektromotorjih. Najdete jih v industrijskih motorjih, električnih vozilih in malih gospodinjskih aparatih. Njihova visoka gostota energije pomaga izboljšati navor, hkrati pa ohranja velikost motorja kompaktno.
Senzorji in elektronika
V senzorjih in elektronskih napravah magneti pomagajo zaznati položaj, hitrost ali vrtenje. Majhni magneti se pogosto uporabljajo znotraj stikal, kodirnikov in natančnih instrumentov. Pri teh aplikacijah je pomemben stabilen magnetni izhod.
Obnovljiva energija
Vetrne turbine in drugi energetski sistemi uporabljajo magnete redkih{0}}zemelj v generatorjih. Močna magnetna polja pomagajo povečati učinkovitost in zmanjšati izgubo energije.
Medicinska in laboratorijska oprema
Magneti iz samarijevega kobalta so včasih izbrani za medicinske pripomočke in sisteme za slikanje. Ponujajo dobro temperaturno stabilnost in zanesljivo delovanje.
Industrijska oprema
Magneti redkih zemelj se uporabljajo tudi v magnetnih separatorjih, vpenjalnih sistemih in držalnih sklopih. Zaradi svoje kompaktne velikosti so primerni za ozke prostore za namestitev.
Rešitve magnetov za redke zemlje po meri
Oblika in mere po meri:Magneti so lahko izdelani v obliki blokov, obročev, diskov, lokov ali posebnih oblik. Če ima vaš dizajn omejen prostor ali ima edinstveno geometrijo, je mogoče dimenzije prilagoditi vaši risbi. O strogem tolerančnem nadzoru je mogoče razpravljati tudi za natančne sestave.
Izbira ocene in uspešnosti:Izberete lahko različne magnetne stopnje glede na zahtevano silo in delovno temperaturo. Za zahtevna okolja so na voljo visoko{1}}temperaturne stopnje. Cilj je uravnotežiti zmogljivost, stabilnost in stroške.
Smer magnetizacije:Določite lahko aksialno, radialno, diametralno ali več{0}}polno magnetizacijo. Pravilna smer magnetizacije je kritična za motorje, senzorje in magnetna vezja.
Površinska obdelava in montaža:Možnosti površinskega premaza je mogoče izbrati glede na vlažnost in tveganje korozije. V nekaterih primerih so magneti lahko dobavljeni kot del magnetnega sklopa z dodatnimi komponentami.
Naš certifikat
Smernice za varnost in rokovanje
Preprečite poškodbe zaradi ščipa
Ko sta dva magneta blizu drug drugega, naj bodo vaši prsti proč. Veliki magneti lahko vlečejo skupaj z močno silo. Nošenje zaščitnih rokavic lahko zmanjša tveganje med rokovanjem.
Izogibajte se udarcem in zlomom
Neodimovi magneti so trdi, a krhki. Če trčijo, se lahko odkrušijo ali počijo. Z njimi ravnajte nežno in jim ne pazite na trde površine.
Hraniti stran od občutljivih naprav
Močna magnetna polja lahko vplivajo na elektronske naprave, kreditne kartice in medicinsko opremo. Magnetov ne približujte srčnim spodbujevalnikom in drugim medicinskim vsadkom.
Nadzor izpostavljenosti temperaturi
Ne izpostavljajte magnetov temperaturam nad njihovo nazivno mejo. Prekomerna vročina lahko zmanjša magnetno moč.
Magnete hranite na suhem mestu in jih po potrebi ločite z distančniki. Skrbno ravnanje pomaga ohranjati varnost in dolgoročno-delovanje.
pogosta vprašanja
V: Kakšna je razlika med neodimovim in samarijevim kobaltnim magnetom?
O: Neodimovi magneti nudijo večjo magnetno moč v manjši velikosti. Samarium kobalt magneti zagotavljajo boljšo temperaturno stabilnost in odpornost proti koroziji. Izbira je odvisna od vaših delovnih pogojev.
V: Kako se meri vlečna sila?
O: Vlečna sila je preizkušena na debelem, čistem jeklu v idealnih kontaktnih pogojih. Dejanska zmogljivost se lahko razlikuje glede na zračno režo, površinsko obdelavo in debelino jekla.
V: Katere informacije naj posredujem, preden zahtevam ponudbo?
O: Pomaga pri potrditvi: zahtevane sile, velikosti ali risbe magneta, delovne temperature, smeri magnetizacije, zahtev glede površinskega premaza. Jasne tehnične podrobnosti omogočajo natančnejša priporočila.
V: Ali je višja ocena vedno boljša?
A: Ni nujno. Višji magnetni razred lahko poveča stroške in zmanjša temperaturno stabilnost. Pravilni razred mora ustrezati vaši specifični obremenitvi, temperaturi in prostorskim pogojem.
V: Kaj povzroča površinsko rjo na neodimovih magnetih?
O: Material iz neodima lahko korodira, če je premaz poškodovan. Praske, izpostavljenost vlagi ali močnim kemikalijam lahko povzročijo površinsko rjo. Izbira pravega premaza pomaga zmanjšati to tveganje.
V: Kako naj se pošljejo magneti?
O: Za letalske pošiljke morajo magneti izpolnjevati varnostne omejitve magnetnega polja. Ustrezna zaščita in proti-magnetna embalaža pomagata zagotoviti skladnost s transportnimi predpisi.
V: Ali je mogoče magnete redkih zemelj strojno obdelati po magnetizaciji?
O: Obdelava magneta po tem, ko je bil magnetiziran, ni priporočljiva. Magneti redkih zemelj so trdi in krhki, rezanje ali vrtanje pa lahko povzroči razpoke. Prav tako lahko vpliva na magnetno delovanje. Večino obdelav je treba dokončati pred magnetizacijo.
