Enoslojni-v primerjavi z več{1}}slojnimi magneti za predale: kar zagotavlja boljšo učinkovitost - Znanje

Predstavljajte si to. Proizvodno linijo vodite nemoteno, a majhen kos kovine najde pot v vaš izdelek. Kaj se zgodi potem? Poškodovan stroj, pritožba stranke ali celo odpoklic izdelka. Ne gre samo za glavobol; stane pravi denar.

Magneti za predaleso vaša zadnja obrambna linija pred tovrstnimi težavami. Ujamejo potepuško kovino, preden ta povzroči škodo.

Ampak tukaj je ulov. Obstajata dve glavni vrsti: eno-slojni in več-slojni dizajni. Izbira napačnega lahko povzroči težave. Pravi brezhibno deluje z vašim procesom.

V tem članku boste praktično primerjali eno-plastne in več{1}}plastne magnete za predale. Videli boste, kako se razlikujejo glede zmogljivosti zajemanja, časa čiščenja in kje se kateri od njih najbolje ujema v realnem proizvodnem okolju.

Enoslojni-magnet za predaleje predal{0}}magnetni separator, ki uporablja eno vrsto magnetnih cevi v ohišju iz nerjavečega jekla. Material teče skozi predal in prehaja čez eno samo magnetno plast. Ko se premika, delce železne kovine-kot majhne železne ostružke ali jekleni prah-potegne do cevi in tam zadrži.

Običajno boste izbrali eno{0}}plastno zasnovo, ko je vaš cilj stabilna zaščita s preprostim upravljanjem. Lažje ga je tudi čistiti, ker je manj delov, ki jih je treba obdelati.

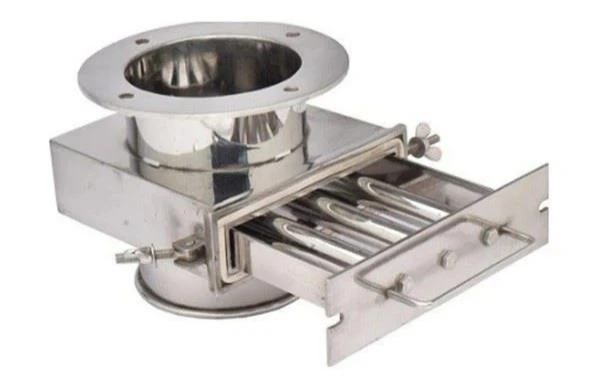

Single-Layer Drawer Magnet

Ena magnetna plast (ena vrsta cevi) za zajem kovine.

Nižji upor proti pretoku za številne praške in granule.

Hitrejše čiščenje in krajši vzdrževalni postanki.

Kompaktna postavitev za tesnejše prostore za namestitev.

Več{0}}plastni magnet za predaleje zgrajen z dvema ali več vrstami magnetnih cevi, zloženih v istem ohišju. Namesto prečkanja ene magnetne plasti se vaš material premika skozi več območij zajemanja. To poveča verjetnost, da se bodo drobni kovinski delci izvlekli, še posebej, če je pretok hiter ali je stopnja kontaminacije višja.

Ta zasnova se pogosto uporablja, ko potrebujete močnejšo zaščito, vendar lahko čiščenje traja dlje, ker je na voljo več cevi in površin za brisanje.

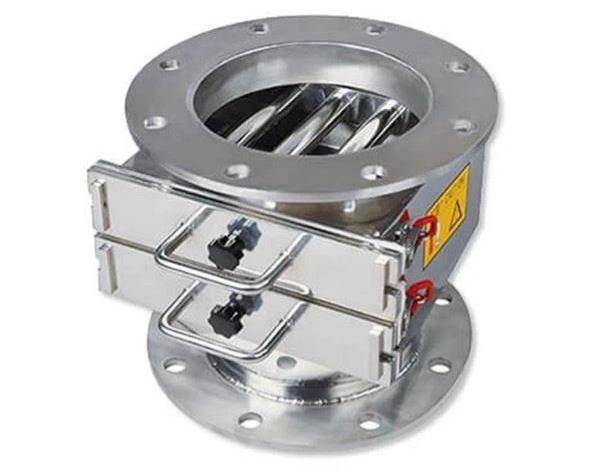

Multi-Layer Drawer Magnet

Dve ali več magnetnih plasti za več{0}}stopenjsko ločevanje.

Večje možnosti za lovljenje drobnega železa in slabo ujetih delcev.

Bolj primeren za močnejšo kontaminacijo ali večji pretok.

Več delov za čiščenje in nekoliko večji upor pretoka.

Tukaj je neposreden pogled na primerjavo obeh dizajnov drug ob drugem.

Funkcija	Enoslojni-magnet za predale	Več{0}}plastni magnet za predale
Kako lovi kovino	Ena kontrolna točka. Dobro za standardna dela.	Več kontrolnih točk. Bolje za temeljito čiščenje.
Najboljše za drobne delce	Deluje dobro, če je vaš magnet dovolj močan.	Deluje bolje. Dodatni sloji ujamejo tisto, kar prvi zamudi.
Materialni tok	Gladka. Zelo majhen odpor za vaš puder.	Bolj restriktivno. Lahko upočasni stvari, če ni pravilno zasnovan.
Hitrost čiščenja	hitro Manj delov pomeni manj dela.	Počasneje. Več magnetnih cevi za brisanje.
Vnaprejšnji stroški	Nižje. Ekonomična prva izbira.	višje. Plačate za dodano zmogljivost.
Idealen primer uporabe	Lahka ali zmerna kontaminacija. Linije, kjer je pomembno hitro čiščenje.	Močna ali tvegana kontaminacija. Kritične točke v vašem procesu.
Najboljša stopnja kontaminacije	Lahka do zmerna.	Zmerno do močno ali ko je tveganje večje.

Eden ni univerzalno boljši. Gre za tisto, ki ustreza posebnim potrebam vaše linije.

Enoslojni-magnet za predale poenostavi stvari. Vaš material gre skozi eno vrsto magnetnih cevi in med rutinskim čiščenjem odstranite ujeto kovino. Za mnoge linije je to zadostna zaščita brez dodajanja dodatnega pretočnega upora.

Prav tako olajša vzdrževanje.

Čiščenje je hitro. Vaš operater izvleče eno vrsto cevi, jih očisti in vstavi nazaj. To je preprosto delo, ki skrajša izpade.

Manjša možnost upočasnitve pretoka, zlasti pri pudrih, ki ne marajo tesnih prostorov.

Je proračunu prijazna-izbira. Vnaprej porabite manj denarja v primerjavi z bolj zapletenimi dizajni.

Enostavnejša namestitev v kompaktne lijake ali žlebe.

Ta preprostost prinaša nekaj kompromisov,-ki jih morate poznati.

Ima samo eno priložnost, da ujame kos kovine. Zelo drobni delci ali tisti, ki so obtičali v kepi, lahko zdrsnejo mimo. Ima tudi manjšo zmogljivost. Če pride do nenadnega navala kovine navzgor, se lahko hitro napolni.

Morda ga boste morali pogosteje čistiti in preverjati, da boste varni.

Več-slojni magnet predala dodaja dodatne vrste magnetnih cevi, tako da se vaš material sreča z več kot enim območjem zajemanja. To lahko poveča vaše možnosti, da izvlečete fino kovino, še posebej, če vrvica teče hitro ali če kontaminacija ni stabilna.

Pridobite zmogljivost, a tudi prevzamete nekoliko več dela.

Ujamete več kovine. Z več vrstami magnetov tudi najfinejši železni prah ali zapleteni drobci iz nerjavečega jekla skoraj nimajo poti skozi.

Več zaščite pri zmernih do močnih stopnjah kontaminacije.

Uporabno kot močnejša "zadnja kontrolna točka" pred pakiranjem ali občutljivimi koraki.

Lahko zmanjša tveganje nenadnega zdrsa konice.

Večja odpornost proti pretoku, kar je lahko pomembno pri lepljivih ali zelo finih pudrih.

Daljši čas čiščenja, ker je več cevi in površin.

Višji začetni stroški v primerjavi z-enoplastno zasnovo.

Med vzdrževanjem je treba ravnati z več deli, zato so dobre rutine pomembne.

Nekateri pudri se radi lepijo in strdijo. Pomislite na fino moko, vlažen sladkor ali lepljive beljakovine v prahu. Za te naj bo pot prosta.

Enoslojni-magnet za predale je tukaj običajno varnejša stava. Njegova preprosta, odprta zasnova omogoča pretok materiala brez obešenja. Če potrebujete več-plastni magnet za tak prašek, morate dobiti takega, zasnovanega z izjemno-široko razdaljo med plastmi. V nasprotnem primeru boste težavo s kovino zamenjali za stalni glavobol zaradi zamašitve.

Tok vašega materiala odloča o tem.

Zdaj pa razmislite o sami kovini. Od kod prihaja?

Majhno tveganje pomeni čiste sestavine in nežno opremo. Mlinček, ki dobro teče, na primer. Enoslojni-magnet, ki ga redno preverjamo, to odlično obvlada.

Veliko tveganje je drugačno. Vključuje procese, ki naravno ustvarjajo kovino. Pomislite na mlin s kladivom, stare vijačne transporterje ali linije za recikliranje. Tukaj kovina ni "če", ampak "kdaj". Več{4}}plastni magnet je pravo orodje. Zagotavlja dodatno zmogljivost in več možnosti za lovljenje odpadkov, ki bi jih ena plast lahko zgrešila.

Razlika v ceni ni samo "eno-slojni v primerjavi z več-plastnimi." Plačate za izbire gradnje v ozadju. Več magnetnih cevi in več plasti običajno poveča stroške, vendar jih lahko druge možnosti prav tako spremenijo.

Pogosti povzročitelji stroškov vključujejo:

Število plasti in velikost cevi

Velikost ohišja in kakovost nerjavečega jekla (npr. 304 proti 316L)

Sanitarne podrobnosti, kot so gladki zvari, hitro-odstranljivi deli in enostavni-čisti dizajni

Če delite svoj material in točko namestitve, lahko namesto ugibanja določite pravo obliko.

Magnet predala lahko zdrži dolgo časa, vendar so šibke točke običajno mehanske, ne magnetne. Od tega, kako ga zdravite, je odvisno, kako dolgo traja. Pomislite, s čim se vedno znova ravna, zategne in očisti.

Pazite na ta področja obrabe:

Tesnila in tesnila, ki lahko sčasoma počijo ali se sploščijo

Drsniki predalov, spone in pritrdilni elementi, ki zahtevajo dnevno silo

Površine cevi, ki se lahko opraskajo, če kovino grobo odstranite

Pomembne so tudi vaše čistilne navade. Nežno brisanje, pravilne kemikalije in preprost pregled pogosto podaljšajo življenjsko dobo bolj kot katera koli "nadgradnja".

Močnejši dizajn ni vedno boljša vrednost, če upočasni vašo linijo. Več{1}}slojni magneti za predale lahko ujamejo več fine kovine, vendar tudi njihovo čiščenje traja dlje. Če vaša ekipa zaradi čiščenja ustavi proizvodnjo, se te dodatne minute hitro seštejejo.

Zastavite si dve preprosti vprašanji: kako pogosto čistite in koliko časa traja? Najboljša izbira ustreza vašemu resničnemu urniku, ne pa idealnemu.

Zdaj pomislite na ceno zamude. Če je vaš izdelek visoko-tvegan ali ima visoko-vrednost, je lahko en incident s kovino drag. V teh primerih se morda splača dodana možnost zajemanja več-slojnega magneta za predale. Če je vaše tveganje manjše, lahko dobro-vzdrževana enoslojna-enota še vedno opravlja svoje delo, če so pregledi dosledni.

Ne potrebujete "najboljšega" magneta za predale. Potrebujete tisto, ki ustreza vašemu materialu, vaši stopnji tveganja in temu, kako vaša ekipa dejansko deluje.

Če izpolnjujete te pogoje, izberite enoslojne-magnete za predale

Vaša kontaminacija je lahka do zmerna in dokaj stabilna.

Vaš prašek ali zrnca potrebujejo gladek pretok z manj omejitvami.

Pogosto čistite in želite hitro in preprosto vzdrževanje.

Imate omejen prostor v lijaku, žlebu ali prehodni točki.

Želite trdno zaščito brez dodatnih stroškov ali zapletenosti.

Če izpolnjujete te pogoje, izberite več-plastne magnete za predale

Vidite droben železov prah, pogoste kovinske koščke ali nestabilno kontaminacijo.

Vaša linija teče hitro in želite več možnosti za zajemanje na podajo.

Ta korak je ključnega pomena-za kakovost, na primer pred mešanjem ali pakiranjem.

En sam zgrešen bi vodil do visokega tveganja zahtevka ali odpoklica.

Vaša ekipa lahko poskrbi za daljši čas čiščenja ali pa načrtujete enostavno čiščenje.

Tu sta dva resnična scenarija, ki prikazujeta, kako se izbira odvija v tovarni.

V liniji za recikliranje plastike v Združenem kraljestvu zdrobljena plastika, manjša od 6 mm, pade čez magnet filtra predala z dvema vrstama cevnih magnetov redkih zemelj-. Čiščenje je bilo včasih počasno in tvegano, ker se je ostra kovina močno prijela na cevi. Po dodajanju vložka za hitro{4}}čiščenje se je poročani čas čiščenja zmanjšal na približno 40 sekund za mrežo cevnega magneta.

V drugi postavitvi za recikliranje se ponovno zmleto plastiko premika s sesanjem skozi 200 mm cevovod, nato pa pade zaradi gravitacije. Obrat je namestil predalni magnet, opremljen s petimi neodimijevimi cevmi z nazivno močjo 18.700 Gaussov, ki mu je sledil povsem-detektor kovin. Cilj je bil preprečiti, da bi kovinski drobci dosegli končno ponovno brušenje.

V: Je "Gaussova ocena" edina stvar, ki je pomembna?

O: Ne. Gauss je pomemben, vendar je pomembna tudi postavitev. Razmik med cevmi, število plasti in način širjenja materiala po cevkah lahko spremenijo rezultate tako kot moč magneta.

V: Ali lahko pozneje nadgradite enoslojni-magnet predala v več-plastni model?

A: Včasih, vendar ne vedno. Odvisno je od višine ohišja, cevnih nosilcev in izvedbe predala. V mnogih primerih je lažje izbrati pravo konfiguracijo že na začetku.

V: Katero nerjavno jeklo bi morali izbrati: 304 ali 316L?

O: 304 je običajen za številne suhe izdelke. 316L se pogosto izbere, ko je tveganje korozije večje (sol, kisline, agresivno izpiranje ali strožje sanitarne zahteve). Prava izbira je odvisna od vašega procesa, ne le od imena industrije.

V: Kje naj se med postopkom nahaja magnet predala za najboljše rezultate?

O: Postavite ga na mesto, kjer je material stabilen in enakomerno porazdeljen-pogosto pod lijak ali pred občutljivo stopnico. Če lahko, se izogibajte mestom z močnimi valovi ali neenakomernim podajanjem.

Pri izbiri med eno-slojnimi in več-slojnimi magneti za predale ne gre za iskanje »najboljše« možnosti. Gre za iskanje ustreznega za vašo specifično proizvodno linijo.

Če vaš material teče enakomerno in je kontaminacija s kovino predvidljiva, enoslojni-magnet zagotavlja zanesljivo zaščito z minimalnimi motnjami. Cenili boste hitrejše cikle čiščenja in bolj gladek pretok materiala.

Toda ko imate opravka z drobnimi delci železa, nepredvidljivimi viri kontaminacije ali kritičnimi kontrolnimi točkami kakovosti, nudi več{0}}plastna zasnova bistveno zavarovanje. Njegove več stopenj prestrezanja vam dajejo zaupanje, da tudi najmanjši kovinski drobci ne bodo dosegli vašega končnega izdelka.

priOdličen Magtech, vidimo, da je ta izbira omejena na en preprost cilj: zaščititi kakovost izdelkov brez ustvarjanja novih izpadov. Pravi dizajn je tisti, ki ga lahko vaša ekipa očisti pravočasno in vsakič.

Če želite jasno priporočilo, pošljite vrsto materiala, mesto namestitve, pretok in interval čiščenja. Dodajte morebitne opombe o potrebah po premostitvi ali pranju in Great Magtech vam lahko predlaga konfiguracijo, ki ustreza vaši liniji, ne le katalogu.
